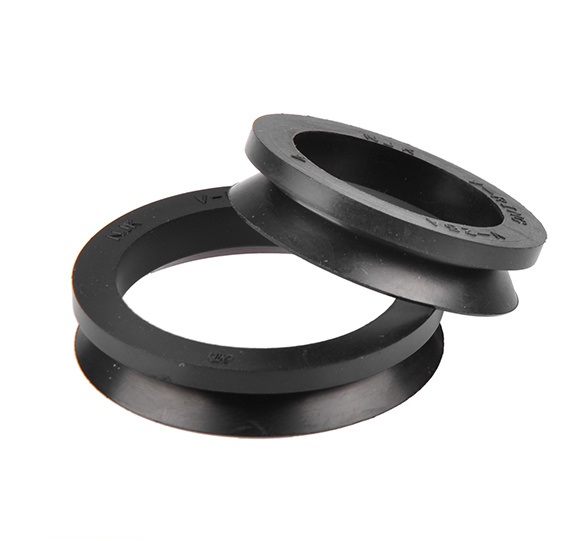

Material Code
Materials:
Rubber (AISI 1070-1095)
Finish:
N/A
All data is correct to the best of our knowledge, however, Headland cannot be held responsible for any errors or omissions.

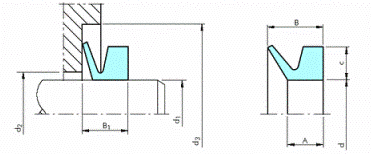

| For Shaft Diameter d1 |
Inside Diameter d |
Height of Cross Section c |
Dimension A |
Free Width B |
Maximum d2 |
Minimum d3 |
Fitted Width b1 |
V-Ring Forsheda Ref. |
||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | |||||||||||||||||||||||
| 2.7-3.5 | 2.5 | 1.5 | 2.1 | 3.0 | d1 + 1 | d1 + 4 | 2.5 ± 0.3 | V-3A | ||||||||||||||||||||||
| 3.5-4.5 | 3.2 | 2 | 2.4 | 3.7 | d1 + 1 | d1 + 6 | 3.0 ± 0.4 | V-4A | ||||||||||||||||||||||
| 4.5-5.5 | 4 | 2 | 2.4 | 3.7 | d1 + 1 | d1 + 6 | 3.0 ± 0.4 | V-5A | ||||||||||||||||||||||
| 5.5-6.5 | 5 | 2 | 2.4 | 3.7 | d1 + 1 | d1 + 6 | 3.0 ± 0.4 | V-6A | ||||||||||||||||||||||
| 6.5-8.0 | 6 | 2 | 2.4 | 3.7 | d1 + 1 | d1 + 6 | 3.0 ± 0.4 | V-7A | ||||||||||||||||||||||
| 8.0-9.5 | 7 | 2 | 2.4 | 3.7 | d1 + 1 | d1 + 6 | 3.0 ± 0.4 | V-8A | ||||||||||||||||||||||
| 9.5-11.5 | 9 | 3 | 3.4 | 5.5 | d1 + 1 | d1 + 9 | 4.5 ± 0.6 | V-10A | ||||||||||||||||||||||
| 11.5-12.5 | 10.5 | 3 | 3.4 | 5.5 | d1 + 1 | d1 + 9 | 4.5 ± 0.6 | V-12A | ||||||||||||||||||||||
| 12.5-13.5 | 11.7 | 3 | 3.4 | 5.5 | d1 + 1 | d1 + 9 | 4.5 ± 0.6 | V-13A | ||||||||||||||||||||||
| 13.5-15.5 | 12.5 | 3 | 3.4 | 5.5 | d1 + 1 | d1 + 9 | 4.5 ± 0.6 | V-14A | ||||||||||||||||||||||
| 15.5-17.0 | 14 | 3 | 3.4 | 5.5 | d1 + 1 | d1 + 9 | 4.5 ± 0.6 | V-16A | ||||||||||||||||||||||
| 17.5-19.0 | 16 | 3 | 3.4 | 5.5 | d1 + 1 | d1 + 9 | 4.5 ± 0.6 | V-18A | ||||||||||||||||||||||
| 19-21 | 18 | 4 | 4.7 | 7.5 | d1 + 2 | d1 + 12 | 6.0 ± 0.8 | V-20A | ||||||||||||||||||||||
| 21-24 | 20 | 4 | 4.7 | 7.5 | d1 + 2 | d1 + 12 | 6.0 ± 0.8 | V-22A | ||||||||||||||||||||||
| 24-27 | 22 | 4 | 4.7 | 7.5 | d1 + 2 | d1 + 12 | 6.0 ± 0.8 | V-25A | ||||||||||||||||||||||
| 27-29 | 25 | 4 | 4.7 | 7.5 | d1 + 2 | d1 + 12 | 6.0 ± 0.8 | V-28A | ||||||||||||||||||||||
| 29-31 | 27 | 4 | 4.7 | 7.5 | d1 + 2 | d1 + 12 | 6.0 ± 0.8 | V-30A | ||||||||||||||||||||||
| 31-33 | 29 | 4 | 4.7 | 7.5 | d1 + 2 | d1 + 12 | 6.0 ± 0.8 | V-32A | ||||||||||||||||||||||
| 33-36 | 31 | 4 | 4.7 | 7.5 | d1 + 2 | d1 + 12 | 6.0 ± 0.8 | V-35A | ||||||||||||||||||||||
| 36-38 | 34 | 4 | 4.7 | 7.5 | d1 + 2 | d1 + 12 | 6.0 ± 0.8 | V-38A | ||||||||||||||||||||||
| 38-43 | 36 | 5 | 5.5 | 9.0 | d1 + 2 | d1 + 15 | 7.1 ± 1.0 | V-40A | ||||||||||||||||||||||
| 43-48 | 40 | 5 | 5.5 | 9.0 | d1 + 2 | d1 + 15 | 7.1 ± 1.0 | V-45A | ||||||||||||||||||||||
| 48-53 | 45 | 5 | 5.5 | 9.0 | d1 + 2 | d1 + 15 | 7.1 ± 1.0 | V-50A | ||||||||||||||||||||||
| 53-58 | 49 | 5 | 5.5 | 9.0 | d1 + 2 | d1 + 15 | 7.1 ± 1.0 | V-55A | ||||||||||||||||||||||
| 58-63 | 54 | 5 | 5.5 | 9.0 | d1 + 2 | d1 + 15 | 7.1 ± 1.0 | V-60A | ||||||||||||||||||||||
| 63-68 | 58 | 5 | 5.5 | 9.0 | d1 + 2 | d1 + 15 | 7.1 ± 1.0 | V-65A | ||||||||||||||||||||||
| 68-73 | 63 | 6 | 6.8 | 11.0 | d1 + 3 | d1 + 18 | 9.0 ± 1.2 | V-70A | ||||||||||||||||||||||
| 73-78 | 67 | 6 | 6.8 | 11.0 | d1 + 3 | d1 + 18 | 9.0 ± 1.2 | V-75A | ||||||||||||||||||||||
| 78-83 | 72 | 6 | 6.8 | 11.0 | d1 + 3 | d1 + 18 | 9.0 ± 1.2 | V-80A | ||||||||||||||||||||||
| 83-88 | 76 | 6 | 6.8 | 11.0 | d1 + 3 | d1 + 18 | 9.0 ± 1.2 | V-85A | ||||||||||||||||||||||
| 88-93 | 81 | 6 | 6.8 | 11.0 | d1 + 3 | d1 + 18 | 9.0 ± 1.2 | V-90A | ||||||||||||||||||||||
| 93-98 | 85 | 6 | 6.8 | 11.0 | d1 + 3 | d1 + 18 | 9.0 ± 1.2 | V-95A | ||||||||||||||||||||||
| 98-105 | 90 | 6 | 6.8 | 11.0 | d1 + 3 | d1 + 18 | 9.0 ± 1.2 | V-100A | ||||||||||||||||||||||
| 105-115 | 99 | 7 | 7.9 | 12.8 | d1 + 4 | d1 + 21 | 10.5 ± 1.5 | V-110A | ||||||||||||||||||||||
| 115-125 | 108 | 7 | 7.9 | 12.8 | d1 + 4 | d1 + 21 | 10.5 ± 1.5 | V-120A | ||||||||||||||||||||||
| 125-135 | 117 | 7 | 7.9 | 12.8 | d1 + 4 | d1 + 21 | 10.5 ± 1.5 | V-130A | ||||||||||||||||||||||
| 135-145 | 126 | 7 | 7.9 | 12.8 | d1 + 4 | d1 + 21 | 10.5 ± 1.5 | V-140A | ||||||||||||||||||||||
| 145-155 | 135 | 7 | 7.9 | 12.8 | d1 + 4 | d1 + 21 | 10.5 ± 1.5 | V-150A | ||||||||||||||||||||||
| 155-165 | 144 | 8 | 9.0 | 14.5 | d1 + 4 | d1 + 24 | 12.0 ± 1.8 | V-160A | ||||||||||||||||||||||
| 165-175 | 153 | 8 | 9.0 | 14.5 | d1 + 4 | d1 + 24 | 12.0 ± 1.8 | V-170A | ||||||||||||||||||||||
| 175-185 | 162 | 8 | 9.0 | 14.5 | d1 + 4 | d1 + 24 | 12.0 ± 1.8 | V-180A | ||||||||||||||||||||||
| 185-195 | 171 | 8 | 9.0 | 14.5 | d1 + 4 | d1 + 24 | 12.0 ± 1.8 | V-190A | ||||||||||||||||||||||
| 195-210 | 180 | 8 | 9.0 | 14.5 | d1 + 4 | d1 + 24 | 12.0 ± 1.8 | V-199A | ||||||||||||||||||||||
| 190-210 | 180 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-200A | ||||||||||||||||||||||
| 210-234 | 198 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-220A | ||||||||||||||||||||||
| 235-265 | 225 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-250A | ||||||||||||||||||||||
| 265-290 | 247 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-175A | ||||||||||||||||||||||
| 290-310 | 270 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-300A | ||||||||||||||||||||||
| 210-335 | 292 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-325A | ||||||||||||||||||||||
| 335-365 | 315 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-350A | ||||||||||||||||||||||
| 365-390 | 337 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-375A | ||||||||||||||||||||||
| 390-430 | 360 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-400A | ||||||||||||||||||||||
| 430-480 | 405 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-450A | ||||||||||||||||||||||
| 480-530 | 450 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-500A | ||||||||||||||||||||||
| 530-580 | 495 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-550A | ||||||||||||||||||||||
| 580-630 | 540 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-600A | ||||||||||||||||||||||
| 630-665 | 600 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-650A | ||||||||||||||||||||||
| 665-705 | 630 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-700A | ||||||||||||||||||||||
| 705-745 | 670 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-725A | ||||||||||||||||||||||
| 745-785 | 705 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-750A | ||||||||||||||||||||||
| 785-830 | 745 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-800A | ||||||||||||||||||||||
| 830-875 | 785 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-850A | ||||||||||||||||||||||
| 875-920 | 825 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-900A | ||||||||||||||||||||||
| 920-965 | 865 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-950A | ||||||||||||||||||||||
| 965-1015 | 910 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1000A | ||||||||||||||||||||||
| 1015-1065 | 955 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1050A | ||||||||||||||||||||||
| 1065-1115 | 1000 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1100A | ||||||||||||||||||||||
| 1115-1165 | 1045 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1150A | ||||||||||||||||||||||
| 1165-1215 | 1090 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1200A | ||||||||||||||||||||||
| 1215-1270 | 1135 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1250A | ||||||||||||||||||||||
| 1270-1320 | 1180 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1300A | ||||||||||||||||||||||
| 1320-1370 | 1225 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1350A | ||||||||||||||||||||||
| 1370-1420 | 1270 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1400A | ||||||||||||||||||||||
| 1420-1470 | 1315 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1450A | ||||||||||||||||||||||
| 1470-1520 | 1360 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1500A | ||||||||||||||||||||||
| 1520-1570 | 1405 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1550A | ||||||||||||||||||||||
| 1570-1620 | 1450 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1600A | ||||||||||||||||||||||
| 1620-1670 | 1495 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1650A | ||||||||||||||||||||||
| 1670-1720 | 1540 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1700A | ||||||||||||||||||||||
| 1720-1770 | 1585 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1750A | ||||||||||||||||||||||
| 1170-1820 | 1630 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1800A | ||||||||||||||||||||||
| 1820-1870 | 1675 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1850A | ||||||||||||||||||||||
| 1870-1920 | 1720 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1900A | ||||||||||||||||||||||
| 1920-1970 | 1765 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-1950A | ||||||||||||||||||||||
| 1970-2020 | 1810 | 15 | 14.3 | 25.0 | d1 + 10 | d1 + 45 | 20.0 ± 4.0 | V-2000A | ||||||||||||||||||||||
